Baby-Risco-5 Processor Core

Introdução

O Risco-5 é um core RISC-V de 32 bits que implementa o conjunto de instruções básicas do RISC-V RV32I/E[M]. O Risco-5 é um processador multiciclo, com execução em ordem e sem pipeline. Foi projetado para ser simples e de fácil utilização, sendo útil nos mais diversos sistemas.

Arquivos Fonte

Os arquivos do Risco-5 estão disponíveis na pasta "core/" dentro da pasta "src/", com o top model estando disponível no arquivo core.v.

Parâmetros

Nome	Tamanho	Descrição
BOOT_ADDRESS	32 bits	Endereço de boot

Sinais

Nome	Direção	Tamanho	Descrição
clk	input	1 bit	Sinal de clock
halt	input	1 bit	Para a execução do processador
reset	input	1 bit	Sinal de reset
memory_response	input	1 bit	Resposta do barramento de memória; o core espera até que seja 1
memory_read	output	1 bit	Habilita leitura na memória
memory_write	output	1 bit	Habilita escrita na memória
write_data	output	32 bits	Valores saindo do core
read_data	input	32 bits	Valores vindos da memória
address	output	32 bits	Endereço de memória
option	output	3 bits	Formato a ser lido da memória

Exemplo de Instância

A seguir está um exemplo de como instanciar o core Risco-5 em um módulo Verilog:

Core #(
    .BOOT_ADDRESS(32'h00000000) // Endereço de boot - 32 bits
) Core_inst (
    /* controle */
    .clk(clk), // Sinal de clock - 1 bit
    .halt(halt), // Para a execução do processador - 1 bit
    .reset(reset), // Sinal de reset - 1 bit
    /* Dados */
    .memory_response(memory_response), // Resposta do barramento de memória, o core espera até que seja 1 - 1 bit
    .memory_read(memory_read), // Habilita leitura na memória - 1 bit
    .memory_write(memory_write), // Habilita escrita na memória - 1 bit
    .write_data(write_data), // Valores saindo do core - 32 bits
    .read_data(read_data), // Valores vindo da memória - 32 bits
    .address(address), // Endereço de memória - 32 bits
    .option(option) // Formato a ser lido da memória - 3 bits
);

Maquina de estados da unidade de controle e Esquemático

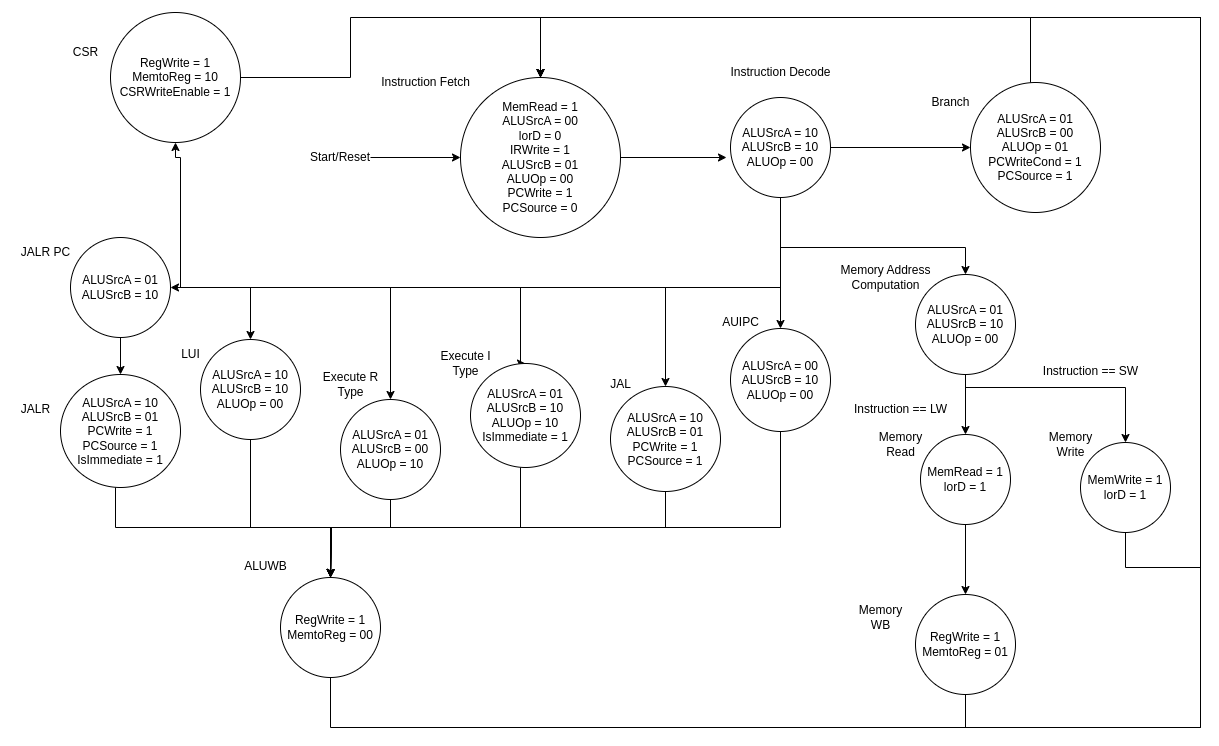

Maquina de estados da unidade de controle

Esquemático do processador

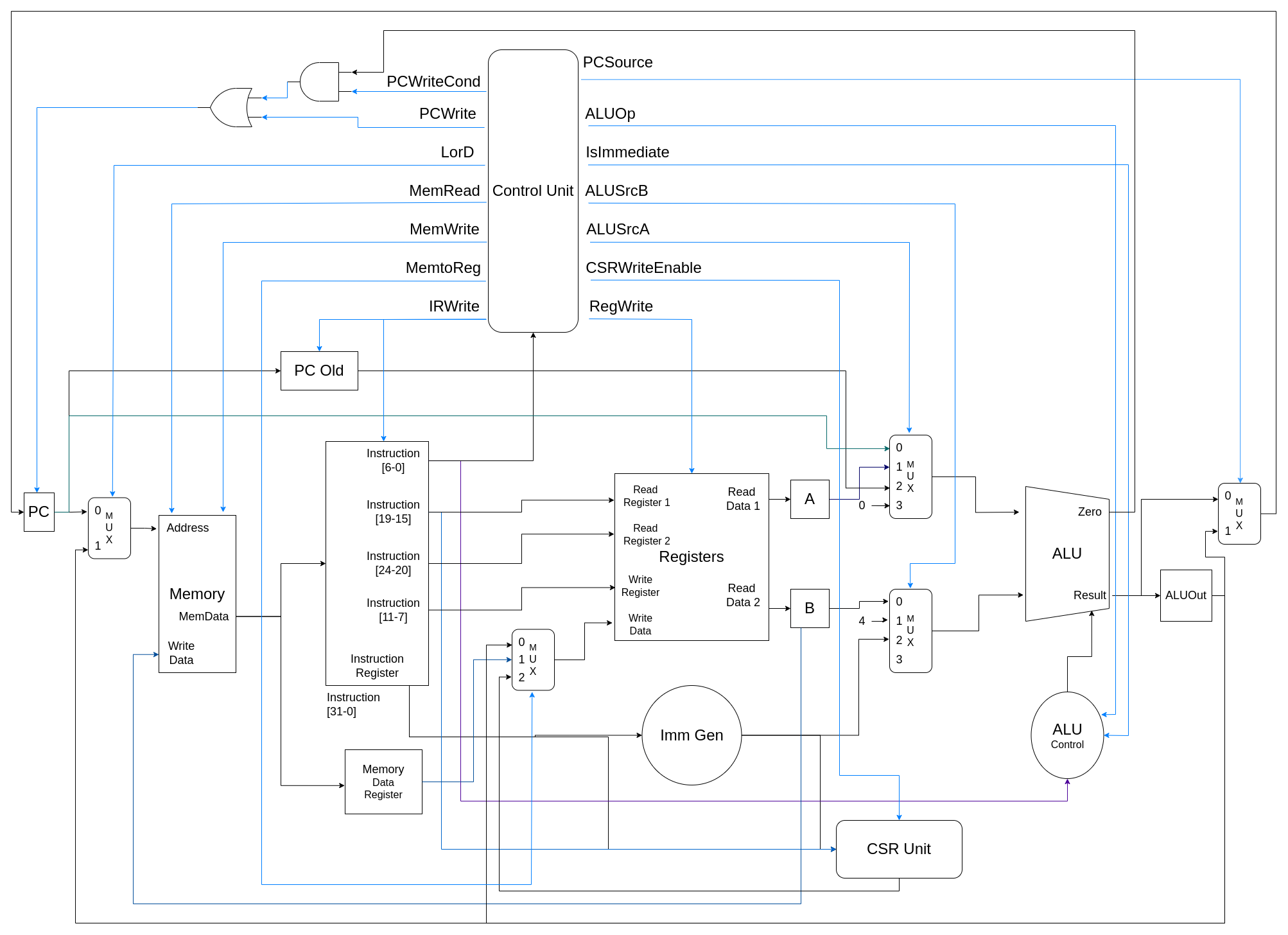

Esquemático atual

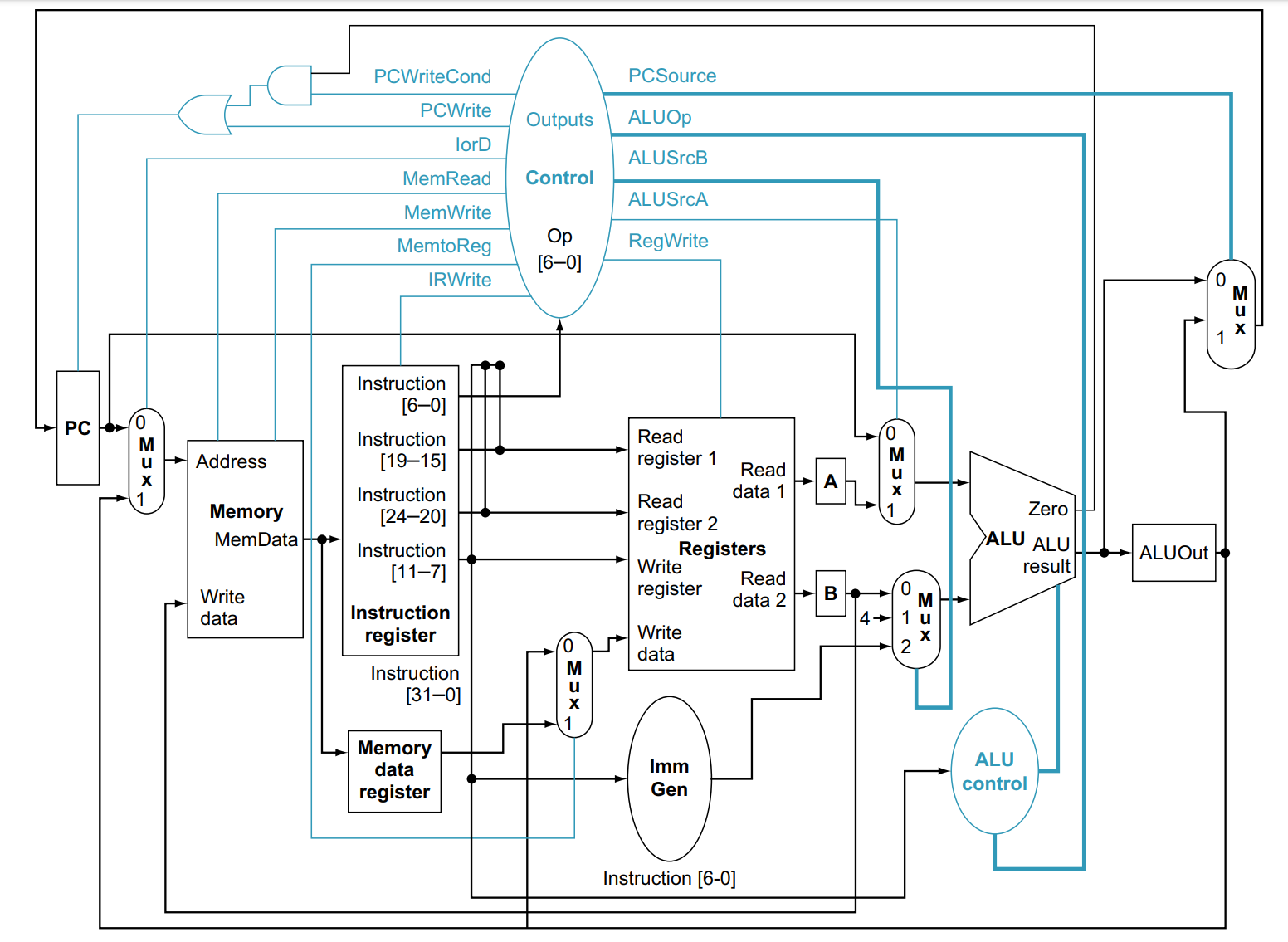

Esquemático Inicial
